Vad är ett vätskekylt batterienergilagringspaket?

I dagens snabbt utvecklande globala nya energi- och energilagringstekniker blir batterienergilagringssystem gradvis en nyckelkomponent i energistrukturomvandlingen.

Bland de många energilagringsteknikerna håller vätskekylda batterienergilagringspaket på att bli det vanliga valet för storskaliga energilagringskraftverk, industriella energilagringssystem och högpresterande applikationer på grund av deras höga säkerhet, höga stabilitet och långa livslängd. Så vad är egentligen ett vätskekylt batterienergilagringspaket? Vilka är dess fördelar jämfört med traditionella luftkylda energilagringsmetoder? Hur fungerar det? Den här artikeln ger en omfattande introduktion till vätskekylda batterienergilagringspaket.

1. Grundläggande begrepp för Vätskekylda batterienergilagringspaket

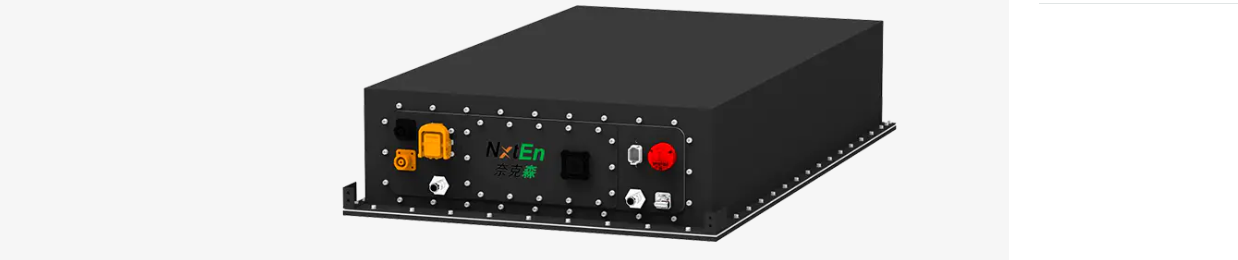

Ett vätskekylt batterienergilagringspaket är en energilagringsenhet som använder vätskekylningsteknik för att kontrollera batteritemperaturen. Den använder litiumbatterier (som litiumjärnfosfatbatterier) som kärnenergienhet, och integrerar och förpackar flera batterimoduler. En cirkulerande kylvätska strömmar genom rörledningar för att jämnt ta bort värme från batteriet, och därigenom bibehålla batteriets drift inom ett stabilt och säkert temperaturområde.

Stora energilagringssystem genererar betydande värme under laddning och urladdning. För hög temperatur kan påskynda batterinedbrytningen, minska effektiviteten och till och med utgöra säkerhetsrisker. Vätskekylningssystem, genom effektiv värmeväxling, håller batteriet inom sitt optimala driftstemperaturområde, vilket resulterar i säkrare, mer långvarig och högre prestanda.

Ett vätskekylt energilagringspaket består vanligtvis av fyra huvuddelar:
Batterimodul: Består av flera celler kopplade i serie och parallellt, detta är energikärnan i lagringspaketet.
Kylplatta/rör: Kylvätska cirkulerar inuti kylplattan och överför värme från batteriet genom värmeledning.
Termiskt hanteringssystem: Innehåller en kylvätskepump, värmeväxlare, ventiler och temperatursensorer, ansvariga för att cirkulera vätskan och kontrollera temperatur och flöde.
Batterihanteringssystem (BMS): Övervakar batterispänning, ström och temperatur i realtid och arbetar tillsammans med värmehanteringssystemet för att säkerställa säker drift av hela systemet.
Dessa strukturer arbetar nära tillsammans för att bilda ett stabilt och effektivt temperaturkontrollsystem.

Arbetsprincip för vätskekylda energilagringspaket
Kärnan i ett vätskekylningssystem är "vätskecirkulation termisk hantering." Dess arbetsflöde är som följer:
（1）Batteriet genererar värme under drift;
（2） Vätskekylplattan är fäst vid batterimodulen och leder värme till kylvätskan genom det termiskt ledande metallmaterialet;
（3）Kylvätskan strömmar under drivningen av en pump och transporterar värme till värmeväxlaren;
（4） Värmeväxlaren avleder värmen (byter ut den med luft eller kylsystemet);
（5）Den kylda vätskan återgår till vätskekylplattan och startar en ny cykel.

Genom denna kontinuerliga cykel kontrolleras batteritemperaturen exakt inom ett idealiskt område, vanligtvis 20℃–35℃.

2. Fördelar och funktioner med vätskekylda batterienergilagringspaket

(1) Exakt och enhetlig temperaturkontroll
Jämfört med luftkylda system med stora temperaturskillnader och ojämn värmeavledning kan vätskekylning kontrollera batteritemperaturskillnaden inom 3 ℃, vilket avsevärt minskar risken för termisk rusning.

(2) Förbättrad batteritid och prestanda
Stabil temperatur saktar effektivt ner batteriets åldrande, ökar batteriets livslängd med 20 %–40 %, samtidigt som det förbättrar laddnings- och urladdningseffektiviteten.

(3) Betydligt förbättrad säkerhet
Vätskekylsystem kan snabbt avleda värme när batteritemperaturen är onormal, och samtidigt arbeta tillsammans med BMS för skydd, vilket gör det lämpligt för storskaliga energilagringsprojekt.

(4) Stöd för hög energitäthet och storskaliga applikationer
Vätskekylning har en stark värmeavledningsförmåga, vilket stöder driften av högre effekt och storskaliga energilagringssystem, vilket gör den särskilt lämpad för industriell och kommersiell energilagring, nättop rakning och integrationsscenarier för fotovoltaisk energilagring.

Användningsområden för vätskekylda energilagringspaket
Vätskekylningstekniken penetrerar snabbt olika energilagringsscenarier, inklusive:
Storskaliga kraftverk för lagring av energi på nätet (frekvensreglering, topprakning och dalfyllning)
Kommersiella och industriella energilagringssystem (minska elkostnader och förbättra strömförsörjningsstabiliteten)
Integrerad solenergi- och vindenergilagringssystem
Reservkraft för datacenter och kommunikationsbasstationer
Batteribytesstationer för elfordon och laddstationer.
Dess stabilitet och höga säkerhet gör den till en viktig del av energins digitala och intelligenta framtid.

Vätskekylda batterienergilagringspaket är energilagringsprodukter som använder vätskecirkulation för värmeavledning, för att uppnå effektiv, säker och stabil drift. Med sin höga säkerhet, långa livslängd och höga prestanda håller den på att bli en av de viktigaste energilagringslösningarna i den nya energibranschen.

3. Varför väljer fler och fler tillverkare vätskekylda energilagringslösningar?

Med den snabba tillväxten av den nya energiindustrin och den kontinuerliga expansionen av tillämpningsscenarier för energilagring har batterisäkerhet, systemeffektivitet och livslängd gradvis blivit branschens kärnfrågor. Speciellt i applikationer med hög effekt och hög energitäthet, såsom storskaliga energilagringskraftverk, industriell och kommersiell energilagring och solcellsenergilagringsintegrering, kan traditionella luftkylda energilagringslösningar inte längre uppfylla högre prestandakrav. Som ett resultat har vätskekylda energilagringslösningar snabbt dykt upp och blivit det vanliga valet för många tillverkare av energilagringsutrustning. Så varför väljer fler och fler tillverkare vätskekylda energilagringslösningar? Vad är branschlogiken och teknikdrivkrafterna bakom detta?

(1) Det kritiska med termisk hantering avgör den övre säkerhetsgränsen för energilagringssystemet
De vanligaste batterierna i energilagringskraftverk är litiumjärnfosfatbatterier och ternära litiumbatterier. Dessa två typer av batterier genererar kontinuerligt värme under laddning och urladdning. Om värme inte kan avledas i tid leder det till:
Kontinuerlig ökning av batteritemperaturen
Ökat inre motstånd
Obalans i kemiska reaktioner
Förkortad batteritid
Det farligaste är att det kan orsaka termisk rusning eller till och med en säkerhetsolycka.

Luftkylning förlitar sig på luftflöde för kylning, men luft har extremt låg värmeledningsförmåga och begränsad värmeavledningskapacitet, särskilt i energilagringsfack med tätt staplade batterier, där värmen inte lätt avleds. När systemet skalas upp till megawattnivån kommer trycket på värmehanteringen att mångdubblas.

Däremot använder vätskekylning kylvätska för att direkt kontakta batterimodulerna för värmeöverföring, och värmeavledningshastigheten är dussintals gånger snabbare än luft. Därför inser fler och fler tillverkare att värmehantering har blivit livlinan för energilagringssystem, och vätskekylning är en mer effektiv och pålitlig lösning.

(2) Vätskekylning gör storskaliga energilagringssystem säkrare
Energilagringsindustrin växer snabbt och stora kraftverk är ofta anslutna till nätet, vilket ställer högre krav på säkerhet. Luftkylda system har dåliga temperaturutjämningsförmåga, vilket ofta resulterar i stora temperaturskillnader mellan moduler och lokal överhettning. För energilagring med stor kapacitet är detta en potentiell säkerhetsrisk.
Vätskekylningsteknik erbjuder följande fördelar:
Mindre temperaturskillnad: Vätskekylning kan stabilt kontrollera celltemperaturskillnaden inom 3 ℃, mycket överlägsen temperaturskillnaden på 8–15 ℃ för luftkylda system. Högre temperaturkonsistens resulterar i mer enhetlig batterinedbrytning och högre säkerhet.
Snabbare temperaturkontrollsvar: När batteritemperaturen stiger onormalt kan vätskekylning snabbt ta bort värme, vilket förhindrar lokal överhettning.
Stöder säkerhetsövervakning av hela livscykeln: Vätskekylsystemet är kopplat till BMS (Battery Management System) för att uppnå: temperaturövervakning i realtid, automatisk justering av kylvätskeflödet och tidig felvarning. Dessa är alla exakta temperaturkontrollfunktioner som luftkylda system inte kan uppnå.

Därför har den flytande kyllösningen, med sin högre säkerhet och bättre temperaturjämnhet, naturligtvis blivit det föredragna valet för storskaliga energilagringsprojekt.

(3) Förbättrad batteritid och minskade livscykelkostnader för energilagring
Batterikostnaderna står för mer än 50 % av den totala kostnaden för ett energilagringssystem, och livslängden avgör direkt systemets ekonomiska bärkraft.

Problem med luftkylda lösningar: Stora temperaturskillnader leder till inkonsekvent cellnedbrytning, vilket resulterar i högre underhålls- och utbyteskostnader. Fördelar med vätskekylning: Hög temperaturjämnhet, vilket gör nedbrytningshastigheten för varje cell mer konsekvent, förlänger batteriets livslängd med 20% ~ 40%. Minskar för tidigt batterimodulfel, minskar underhållssvårigheter och frekvens.

När omfattningen av energilagringssystem når MWh- eller GWh-nivån är kostnadsfördelen av den förlängda livslängden betydande. Det är därför tillverkare är mer villiga att använda vätskekylningsteknik, som har en längre livslängd och lägre efterföljande kostnader.

(4) Vätskekylning är mer lämplig för energilagringssystem med hög energitäthet och hög effekt
Med den ökande efterfrågan på energilagring utvecklas olika energilagringsenheter mot "mindre storlek och större kapacitet".
Under denna trend visar luftkylda system gradvis sina brister:
Komplex luftkanaldesign
Svårigheter att täcka kompakta utrymmen med luftflöde
Otillräcklig värmeavledning under högeffektsladdning och urladdning
Vätskekylsystem är perfekt lämpade för denna utvecklingsriktning.
Vätskekylning erbjuder flera fördelar: Högeffektiv värmeväxling, litet fotavtryck, stöd för högre effekttäthet och tillämpbarhet på scenarier med hög hastighet och hög ström.

Därför är vätskekylning mer fördelaktigt för applikationer som containeriserad energilagring, rackmonterad energilagring, kraftstationsenergilagring och energilagring för elfordonsbatteribytesstationer och laddstationer. Tillverkare väljer lösningar för flytande kylning till stor del för att anpassa sig till utvecklingstrenden med "hög effekt, hög densitet och hög integration" i energilagringssystem.

(5) Vätskekylningssystem är mer intelligenta och lämpade för framtida energilagringsutveckling
Energilagringsindustrin går mot intelligens och digitalisering, och vätskekylningssystem passar sömlöst in i denna trend.
Tillägget av temperatursensorer, flödessensorer, trycksensorer och algoritmmodeller till vätskekylningslösningar gör det möjligt för systemet att: Automatiskt reglera kylhastigheten, intelligent förutsäga temperaturförändringar, optimera energiförbrukningen och uppnå fjärrövervakning och diagnos.

Med tillämpning av AI, batterihälsohantering (BHM) och big data-plattformar kan vätskekylningssystem uppnå: Tidig felvarning, automatisk justering av den optimala temperaturzonen, beräkning av livslängdskurva och optimala driftskostnader. Däremot kämpar luftkylda lösningar för att uppnå en sådan förfinad intelligent hantering; därför accelererar trenden mot intelligens populariseringen av flytande kyllösningar.

(6) Kostnaden för vätskekylningssystem minskar snabbt, vilket sänker inträdesbarriären för industrin
I de tidiga dagarna var flytande kyllösningar verkligen dyrare och strukturellt mer komplexa, så luftkylning blev huvudströmmen. Men med teknisk mognad och skalning av försörjningskedjan har kostnaden för vätskekylningssystem minskat avsevärt:
Standardiserad produktion av vätskekylplattor
Modularisering av kylvätskecirkulationssystem
Ökad integration av styrsystem
Stordriftsfördelar till följd av den snabba ökningen av efterfrågan inom energilagringsindustrin

För närvarande har kostnadsgapet mellan vätskekylning och luftkylning minskat avsevärt, samtidigt som prestandafördelarna blir alltmer uppenbara.

Tillverkarnas vallogik har blivit tydlig: En liten kostnadsökning ger betydligt högre säkerhet och livslängdsavkastning, vilket gör det till ett mycket värdefullt val.

4. Hur uppnår ett vätskekylt batteripaket både hög effektivitet och säkerhet?

I dagens snabbt växande energilagring och nya energiindustri har säkerheten och effektiviteten för batterisystem blivit branschens kärnfokus. Oavsett om det är storskaliga kraftverk för energilagring på nätet, industriella och kommersiella energilagringssystem, eller laddnings- och bytesstationer för elfordon och utomhusenergiutrustning, är ett stabilt, effektivt och pålitligt batteripaket viktigt. Vätskekylda batteripaket har snabbt dykt upp i detta sammanhang och blivit den vanligaste lösningen för temperaturkontroll för energilagring. Så, exakt hur uppnår ett vätskekylt batteripaket både hög effektivitet och säkerhet?

(1) Kärnvärdet för ett vätskekylt batteripaket: Temperaturkontroll avgör prestanda och säkerhet
Batterier genererar en stor mängd värme under laddning och urladdning. Om denna värme inte kan avledas i tid kommer den inte bara att minska effektiviteten utan kan också orsaka säkerhetsrisker. Branschdata visar att mer än 80 % av batteriavbrotten är relaterade till temperaturavbrott, medan traditionella luftkylda system, på grund av luftens svaga värmeledningsförmåga, inte kan uppfylla värmeavledningskraven för applikationer med hög energidensitet.

Vätskekylda batteripaket tar direkt bort värme från batteriet genom cirkulerande kylvätska, och erbjuder värmeväxlingsförmåga dussintals gånger starkare än luftkylda system, vilket bibehåller en stabil och balanserad batteridriftstemperatur. Denna temperaturregleringsförmåga är grunden för att uppnå "högeffektiv säkerhet".

(2) Hur uppnår det vätskekylda batteripaketet effektiv värmeavledning?
Konstruktionsprincipen för vätskekylsystemet kan sammanfattas i fyra ord: snabb värmeöverföring. Dess kärnstruktur inkluderar:

Vätskekylplatta i nära kontakt med batterimodulen: Kylkanalerna i vätskekylplattan är nära batteriet och absorberar snabbt värme genom metallmaterialets höga värmeledningsförmåga.

Kylvätskecirkulation tar bort värme: En cirkulationspump driver kylvätskeflödet och överför värme från batteriet till värmeväxlaren.

Effektiv värmeavledning av värmeväxlaren: Värmeväxlaren avleder ytterligare värme genom luft eller vätska, vilket låter kylvätskan svalna igen.

Intelligent temperaturkontrollsystem: Temperatursensorer och kontrollsystemet övervakar batteritemperaturen i realtid och justerar automatiskt kylvätskeflödet och hastigheten. Genom denna slutna mekanism med "värmeabsorption → värmeöverföring → värmeavledning → cirkulation" säkerställer vätskekylningssystemet att batteriet alltid fungerar inom sitt optimala temperaturområde (vanligtvis 20–35 ℃), vilket garanterar stabil och pålitlig prestanda.

(3) Hur förbättrar vätskekylningsteknik batteriets effektivitet?
Effektivitetsförbättring återspeglas huvudsakligen i tre aspekter:
Förbättrad temperaturstabilitet förbättrar laddnings- och urladdningseffektiviteten. Den kemiska reaktionshastigheten för ett batteri är direkt relaterad till temperaturen. För hög temperatur leder till för snabba reaktioner och ökat inre motstånd, medan alltför låga temperaturer minskar urladdningsprestanda. Vätskekylsystemet håller batteriet inom sitt optimala prestandaområde, vilket möjliggör effektivare energiomvandling.

Snabb kylning undviker effektbegränsningar. I applikationer med hög effekt (som toppurladdning och snabbladdning) begränsar värmeuppbyggnad batteriets effekt. Vätskekylsystemet kan snabbt avleda värme, vilket gör att batteriet kan bibehålla hög effekt kontinuerligt.

Liten temperaturskillnad förbättrar systemets konsistens. Vätskekylningssystemet kan kontrollera temperaturskillnaden mellan celler till inom 3 ℃, betydligt bättre än 8–15 ℃ för luftkylning. Bättre konsistens resulterar i högre total systemeffektivitet och mer enhetlig nedbrytning.

Sammanfattningsvis håller vätskekylda batteripaket batteriet i optimalt skick, vilket ger högre energiutnyttjande och mer stabil prestanda.

(4) Hur uppnår vätskekylda batteripaket högre säkerhet?
Jämfört med luftkylda lösningar har vätskekylda lösningar betydande säkerhetsfördelar. Viktiga skäl inkluderar:

Mer exakt temperaturkontroll, vilket minskar risken för termisk rusning.
Termisk rusning orsakas ofta av lokaliserade höga temperaturer, medan vätskekylda system snabbt kan ta bort lokaliserad värme, vilket förhindrar temperaturuppbyggnad.

Omfattande temperaturövervakningssystem.
Vätskekylda system inkluderar vanligtvis:
Flerpunkts temperaturgivare
Övervakning av kylvätsketemperatur
Flödes- och tryckövervakning
Djup integration med BMS.
Dessa gör det möjligt för systemet att ge tidiga varningar om temperaturavvikelser, vilket möjliggör förebyggande åtgärder innan ett fel inträffar.

5. Hur underhåller man ett vätskekylt batterienergilagringssystem?

Vätskekylda batterienergilagringssystem, med sin effektiva, stabila och säkra temperaturkontrollprestanda, har blivit den vanliga tekniken i storskaliga energilagringsprojekt, industriell och kommersiell energilagring, energilagring på nätet och integrerade solcellsenergilagringssystem. Men även med de utmärkta värmeavledningsförmågan hos vätskekylda system är det dagliga underhållet fortfarande avgörande. Bra underhåll säkerställer inte bara en långsiktig stabil drift av systemet utan förlänger också batteriets livslängd, minskar drift- och underhållskostnader och ökar det totala värdet av energilagringstillgångar. Så hur underhåller man ett vätskekylt batterienergilagringssystem korrekt?

(1) Daglig övervakning: Hålla systemet i ett kontrollerbart tillstånd
Kärnan i vätskekyld energilagring är temperaturkontrollsystemet, därför är det nödvändigt att upprätthålla realtidsövervakning av viktiga systemparametrar. Detta inkluderar främst:
Temperaturövervakning
Kontrollera regelbundet batterimodulens temperatur
Se till att celltemperaturskillnaden förblir inom det tillåtna intervallet (vanligtvis ≤ 3–5°C)
Kontrollera om det finns lokal uppvärmning eller onormala heta punkter
Temperaturstabilitet är direkt relaterad till batterilivslängd och säkerhet och bör vara den viktigaste dagliga inspektionen.

Kylvätsketemperatur, tryck och flödeshastighet
Är temperaturskillnaden i kylvätsketillförselkretsen normal?
Är flödet stabilt?
Finns det några onormala tryckfluktuationer? Otillräckligt flöde eller lågt tryck kan vara en signal om rörstopp, läckage eller pumpfel.

Systemlarmprotokoll
Kontrollera regelbundet BMS-, EMS- och vätskekylningskontrolllarm
Hantera omedelbart onormala temperaturer, flödeslarm och sensorfel
Tidig upptäckt och hantering genom mjukvaruövervakning är den mest effektiva underhållsmetoden.

(2) Underhåll av vätskekylsystem: Viktiga steg för att säkerställa kylningsprestanda
Underhåll av vätskekylda energilagringssystem fokuserar på följande aspekter:
Underhåll och byte av kylvätska
Långvarig användning av kylvätska kan leda till nedbrytning, kontaminering och koncentrationsförändringar. Därför är det nödvändigt att:
Kontrollera regelbundet kylvätskenivån
Se till att kylvätskekoncentrationen och förhållandet uppfyller kraven
Byt ut kylvätskan enligt tillverkarens rekommendationer (vanligtvis vart 1-2 år)
Användning av icke-kompatibla vätskor påverkar värmeväxlingseffektiviteten och kan till och med korrodera rör.

Kontrollera om det finns läckor i vätskekylsystemet. Läckor i vätskekylsystemet kan leda till: Minskad kyleffektivitet; Pump går på tomgång och potentiell kortslutningsrisk. Regelbundna kontroller krävs för att åtgärda: Lösa anslutningar; Sprickor i åldrande rör; Kylvätskeläckage.

(3) Rengöring och tillståndsinspektion av vätskekylplattan. Avlagringar, blockeringar eller dålig kontakt i vätskekylplattan påverkar direkt värmeavledningseffektiviteten. Kontrollera efter: Fria kylvätskeflödeskanaler; Jämn och tät kontakt med batterimodulen; Korrosion eller deformation.
Inspektion av cirkulationspump. Cirkulationspumpen är kärnkraftskomponenten i vätskekylsystemet och kräver regelbunden inspektion för att åtgärda: Onormalt ljud; Stabilt flöde och tryck; Vibrationer och läckage. Reparera eller byt ut vid behov.

(4) Underhåll av batterimodul: Nyckeln till att förlänga batteritiden. Även om vätskekylningssystemet avsevärt minskar batterinedbrytningen, är nödvändigt modulunderhåll fortfarande viktigt.
Kontrollera cellkonsistensen: Individuell cellspänningsskillnad; Temperaturkonsistens; Inre motståndstrend. Om skillnaden är för stor bör utjämning utföras eller modulen bytas ut. Rengöring och dammborttagning
Att hålla batterifacket rent minskar systemets värme- och dammskador på elektroniska komponenter.
Inspektion av fast komponent
Se till att modulens monteringskomponenter är säkra för att förhindra vibrationsinducerad dålig kontakt.

(5) Miljöunderhåll: externa faktorer som bestämmer systemstabilitet på lång sikt
Upprätthåll god ventilation i energilagringsutrymmet:
Även om det är ett vätskekylt system, minskar tillräckligt luftflöde i facket det totala värmeavledningstrycket.
Undvik extrema miljöpåverkan:
Undvik direkt solljus i områden med hög temperatur.
Frostskyddsåtgärder krävs i kalla områden.
Förstärkt tätning och skydd är nödvändigt i fuktiga eller korrosiva miljöer.

6. Vanliga frågor om vätskekylda batterienergilagringspaket

Med den snabba utvecklingen av den nya energiindustrin blir energilagringssystem gradvis ett nyckelnav i energistrukturen. Bland många energilagringstekniker håller vätskekylda batterienergilagringspaket på att bli branschens mainstream på grund av deras höga värmeavledningseffektivitet, höga säkerhet, långa livslängd och lämplighet för storskaliga energilagringsprojekt. Den här artikeln kommer att besvara de vanligaste frågorna från flera dimensioner, inklusive principer, prestanda, applikationer, installation, underhåll och säkerhet.

(1) Vanliga frågor om grundläggande koncept
Q1. Vad är ett vätskekylt batterienergilagringspaket?
Ett vätskekylt batterienergilagringspaket är en energilagringsprodukt som använder vätskekylning för att hantera batteritemperaturen. Batterier genererar en stor mängd värme under drift, speciellt vid laddning och urladdning med hög ström och hög effekt. Värmeackumulering kan leda till minskad batteriprestanda och till och med säkerhetsrisker. Vätskekylsystemet använder kylvätska som cirkulerar inuti rören för att snabbt ta bort värme, vilket uppnår mycket exakt temperaturkontroll och låter batteriet arbeta inom sitt optimala temperaturområde, vilket förbättrar systemets säkerhet och livslängd.

Q2. Varför är batteritemperaturkontroll nödvändig? Litiumjonbatterier är mycket känsliga för temperatur. Alltför höga temperaturer påskyndar batterinedbrytningen och ökar avsevärt risken för termisk rusning; för låga temperaturer minskar laddnings- och urladdningseffektiviteten och kan till och med förhindra laddning helt. Att hålla batteriet inom ett enhetligt och stabilt temperaturområde är avgörande för att säkerställa en hållbar och säker drift av energilagringssystem. Vätskekylningsteknik utvecklades för att förbättra temperaturkontrollnoggrannheten, minska temperaturskillnader och förbättra värmeavledningseffektiviteten.

Q3. Vad är skillnaden mellan vätskekylning och luftkylning?
Vätskekylning använder ett kylmedel för att uppnå riktad värmeavledning, medan luftkylning enbart är beroende av luftflödet. Vätskekylning ger snabbare värmeavledning, bättre temperaturjämnhet och högre säkerhet, vilket gör den lämplig för storskaliga energilagringssystem. Luftkylning, även om den är relativt billig, lider av ojämn temperaturkontroll och är mer lämplig för småskalig energilagring. När energilagringsplatserna expanderar ersätter flytande kylning i allt högre grad luftkylning som den vanliga lösningen.

Q4. Vad är kylvätskan i ett flytande kylsystem? är det farligt?
Kylvätskan är i allmänhet en blandning av etylenglykol och vatten, med utmärkt värmeledningsförmåga, icke-antändlighet, låg flyktighet, korrosionsbeständighet och frysbeständighet. Dess elektriska ledningsförmåga är extremt låg, så läckor orsakar inte omedelbart en kortslutning. De flesta kylvätskor är mycket säkra, liknar kylvätskor i fordon, och klassificeras inte som farliga material.

(2) Vanliga frågor angående arbetsprinciper
F5. Hur kyler ett flytande kylsystem batteriet?
Kärnan i ett vätskekylsystem består av en vätskekylplatta, kylvätska, vattenpump, värmeväxlare och styrenhet. När batteriet genererar värme under drift, överförs värmen till kylvätskan genom kontakten mellan batterimodulen och vätskekylplattan. Kylvätskan cirkulerar under vattenpumpens drivning, transporterar bort värmen och överför den till värmeväxlaren, där den sedan avleds genom luft eller kylutrustning. Hela systemet bildar en kontinuerlig värmeväxlingscykel som håller batteriet inom ett hälsosamt temperaturområde.

F6. Vilken funktion har vätskekylplattan?
Vätskekylplattan är direkt fastsatt på batterimodulen och är en nyckelkomponent för värmeöverföring. Dess interna precisionsflödeskanaldesign tillåter kylvätskan att jämnt komma i kontakt med värmeavledningsytan, vilket uppnår effektiv värmeavledning och minimal temperaturskillnadskontroll. Prestandan hos vätskekylplattan bestämmer värmeavledningskvaliteten hos vätskekylsystemet och batteriets livslängd.

Q7. Kräver ett vätskekylsystem intelligent styrning?
Ja. Vätskekylningssystem är vanligtvis integrerade med batterihanteringssystem (BMS). När temperaturen stiger ökar systemet automatiskt kylvätskeflödet, justerar ventillägen och aktiverar boosterlägen för att uppnå exakt temperaturkontroll. Intelligent kontroll förbättrar inte bara effektiviteten utan ger också larm eller avstängningar i tid i onormala situationer, vilket garanterar säkerheten.

(3) Vanliga frågor om Performance Advantage
F8. Vilka är de viktigaste fördelarna med vätskekylda energilagringsförpackningar?
De främsta fördelarna med vätskekylda energilagringsförpackningar inkluderar:
Mer exakt temperaturkontroll, med temperaturskillnader mellan batterier kontrollerade inom 3°C;
Snabbare värmeavledningsåterkoppling, kapabel att hantera applikationer med hög effekt;
Förbättrad batterilivslängd, förlänger livslängden med 20 %–40 %;
Säkrare drift, minskar risken för termisk rusning;
Högre energitäthet, vilket möjliggör ett mer kompakt system;
Lägre ljud, lämplig för industriella och kommersiella applikationer.

F9. Förbrukar ett vätskekylsystem el? Kommer det att minska energilagringseffektiviteten?
Ett vätskekylningssystem förbrukar viss energi för pumpdrift och värmeväxling. Den totala energiförbrukningen är dock mycket låg, i allmänhet 1–3 % av energilagringssystemets totala energi. Jämfört med den förbättrade säkerheten och förlängda livslängden är denna energiförbrukning helt inom acceptabla gränser.

Q10. Kommer bullret från ett vätskekylsystem att påverka dess användning?
Ljudet från ett vätskekylsystem kommer huvudsakligen från vattenpumpen och fläkten och är generellt sett lägre än från ett luftkylt system. Eftersom vätskekylning har hög värmeavledningseffektivitet behöver fläkten inte gå med hög hastighet, vilket resulterar i lägre totalbuller, vilket gör den lämplig för bullerkänsliga områden som fabriker och kommersiella byggnader.

(4) Vanliga frågor om tillämpningsscenarier
Q11. Vilka scenarier är lämpliga för att använda vätskekylda energilagringspaket?
Vätskekylda energilagringspaket är lämpliga för alla scenarier med höga krav på värmeavledning, säkerhet och livslängd, inklusive:
Storskaliga kraftverk för lagring av energi på nätet;
Industriell och kommersiell energilagring;
Fotovoltaisk energilagring, vindkraftsenergilagring;
Mikronätsystem;
Datacenter reservkraft;
Snabbladdningsstationer, batteribytesstationer energilagring;
Användning av energilagring i höga temperaturer eller extremt kalla miljöer.

Q12. Kräver energilagring i bostäder flytande kylning?
Vanligtvis inte. Energilagring i bostäder är liten till storleken, har låg effekt och genererar lite värme; luftkylning är tillräcklig. Vätskekylsystem är mer lämpade för energilagringssystem med stor kapacitet från 50 kWh till MWh.

F13. Är vätskekyld energilagring lämplig för högtemperaturområden?
Mycket passande. Vätskekylningssystem kan upprätthålla en stabil temperaturkontroll i högtemperaturområden och presterar särskilt bra i högtemperaturmiljöer som öknar, kraftverk och containerhytter. Vid extrem värme kan den även fungera i kombination med luftkonditionering.

Q14. Kan flytande kylsystem fungera i kalla områden?
Ja. Kylvätskan har frostskyddsegenskaper och vätskekylsystemet kan bibehålla fluiditeten vid låga temperaturer. Det kan också höja batteripaketets temperatur genom temperaturkontrollstrategier, vilket gör att systemet kan fungera normalt i miljöer tiotals grader under noll.

(5) Vanliga frågor om installation och användning
F15. Vad bör man tänka på när man installerar ett vätskekylt energilagringspaket?
Under installationen, se till:
Bra ventilation och inga hinder på platsen;
En fast, vattentät och dammtät utrustningsbas;
Täta och läckagesäkra röranslutningar för kylvätska;
Standardiserade ledningar för kommunikations- och kraftledningar;
Omgivande ljus, vind och regn bör inte komma i direkt kontakt med batteripaketet;
Omfattande driftsättning bör utföras efter systeminstallation, inklusive flödeshastighet, tryck och temperaturtester. Korrekt installation kan avsevärt minska senare fel och förbättra säkerheten.

F16. Kan vätskekylda energilagringspaket installeras utomhus?
De flesta vätskekylda energilagringsprodukter antar containerförsedda eller rackmonterade design och kan användas direkt utomhus. Miljöskyddsåtgärder är dock nödvändiga, såsom parasoller, regnskydd, fuktsäkra grunder och åskskyddsanordningar.

Q17. Behöver det vätskekylda systemet fyllas på efter installationen?
Vissa system är förfyllda med kylvätska, medan andra kräver tillsats på plats. Kylvätska måste tillsättas enligt tillverkarens önskade koncentration och förhållande. Efter tillsats av kylvätska måste ett luftspolningssteg utföras för att säkerställa att det inte finns några luftbubblor i systemet, vilket bibehåller goda flödeskanaler.

(6) Vanliga frågor om underhåll
F18. Hur ofta ska kylvätskan i ett vätskekylt system bytas?
Det rekommenderas generellt att byta det vart 1-2 år. I miljöer med hög temperatur och långvariga scenarier med hög effekt kan ersättningscykeln förkortas på lämpligt sätt. Om kylvätskan visar sig vara grumlig, missfärgad eller innehåller föroreningar, måste den bytas ut omedelbart.

F19. När ska de vätskekylda rören inspekteras? Följande situationer kräver omedelbar inspektion:
Onormal ökning av batteritemperaturen;
Systemlarm som indikerar minskat flöde;
Kylvätsketrycksfluktuationer;
Vätskespår på marken;
Onormalt pumpljud eller betydande vibrationer.
Regelbundna inspektioner kan förhindra säkerhetsrisker orsakade av långvariga små läckor.

Q20. Kommer vattenpumpen i vätskekylsystemet att skadas?
Vattenpumpen är en högbelastningsdriftskomponent och kan slitas ut efter långvarig drift. Dess allmänna livslängd är tiotusentals timmar eller mer, och den kan bytas ut vid behov. Regelbunden övervakning av buller, flödeshastighet och temperatur kan upptäcka tecken på pumpåldring i förväg.

F21. Behöver vätskekylsystemet rengöras?
Ja. Avlagringar eller avlagringar i kylvätskan minskar värmeväxlingseffektiviteten. Rengöringscykeln beror på driftsmiljön och kylvätskekvaliteten; en fullständig rengöring rekommenderas vart 1-2 år.

(7) Vanliga frågor om säkerhet
F22. Kommer ett läckage i vätskekylsystemet att orsaka kortslutning?
Nej, det kommer inte att orsaka en omedelbar kortslutning. Kylvätskan har extremt låg ledningsförmåga och är mycket säkrare än rent vatten. Batterifacket har även läckagedetektering och larmfunktioner; systemet stängs automatiskt av när en risk upptäcks. Läckageincidenter är extremt sällsynta när de underhålls enligt specifikationerna.

F23. Kan vätskekyld energilagring uppleva termisk flykt?
Alla litiumbatterisystem medför en teoretisk risk, men vätskekylning minskar sannolikheten avsevärt. Med exakt temperaturkontroll, enhetlig värmeavledning och intelligenta skyddsmekanismer undertrycker vätskekylning effektivt spridningen av termisk spridning, vilket gör den till en av de säkraste metoderna för temperaturkontroll av energilagring som finns tillgängliga för närvarande.

F24. Vad händer om det vätskekylda systemet tappar ström?
Systemet kommer att sluta cirkulera, men så länge batteritemperaturen inte fortsätter att stiga är det ingen omedelbar fara. Om den arbetar med hög effekt kommer BMS automatiskt att minska strömmen eller stoppa driften för att säkerställa att batteritemperaturen inte fortsätter att stiga.

F25. Vilka brandförebyggande åtgärder finns för vätskekyld energilagring?
Dessa inkluderar vanligtvis: rök- och temperatursensorövervakning; gassläckningssystem (såsom svavelhexafluorid, inerta gaser); elektriska säkerhetsåtgärder såsom säkringsskydd och strömbegränsning; och oberoende värmeisoleringsdesign för förvaringsfacket.

(8) Vanliga frågor om upphandling och urval
F26. Vilka indikatorer bör beaktas när man väljer ett vätskekylt energilagringspaket? Inklusive men inte begränsat till: Temperaturskillnadsreglering; batterityp (t.ex. litiumjärnfosfat); Energitäthet; Avancerad vätskekylningsstrukturdesign; Kylvätskans hållbarhet; BMS intelligensnivå; Systemsäkerhetscertifiering; Systemets livslängd och garantiservice; EMS-kompatibilitet.

F27. Är vätskekyld energilagring dyrare än luftkyld lagring?
Även om den initiala utrustningskostnaden verkligen är högre, erbjuder vätskekylning betydande fördelar jämfört med långvarig drift: Längre batterilivslängd; Färre misslyckanden; Lägre risk för säkerhetsincidenter; Lägre underhållskostnader.
Den totala livscykelkostnaden är faktiskt mer fördelaktig.

Vätskekylda batterienergilagringspaket, med sina många fördelar som säkerhet, tillförlitlighet, hög effektivitet och lång livslängd, håller på att bli en kärnteknologisk trend inom energilagringsindustrin. Genom en grundlig förståelse av grunderna, driftsmekanismer, säkerhetsstrategier, underhållsmetoder och tillämpningsscenarier för vätskekylda system, kan användare mer vetenskapligt utvärdera, använda och hantera denna avancerade energilagringsteknik.
